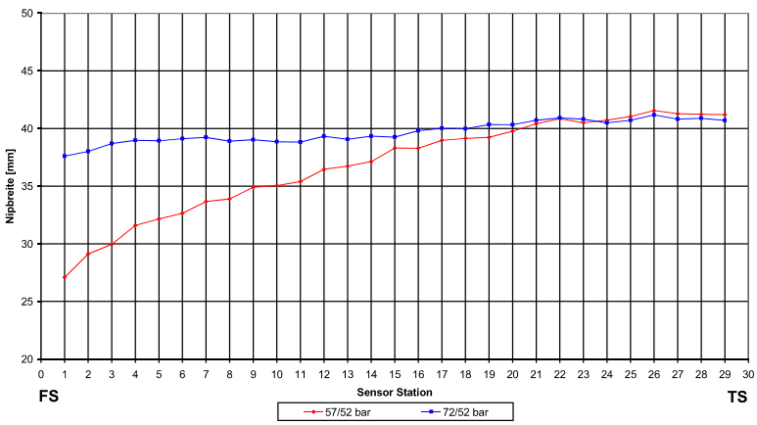

Pressspaltmessungen werden durchgeführt um Fehlbelastungen, wie auf Abb.1 dargestellt, zu erfassen und entsprechend zu korrigieren. Abbildung 1 zeigt eine deutliche Belastungsschräglage von Triebseite (TS) zu Führerseite (FS) fallend. Der Grund hierfür ist ein defekter Zylinder auf FS der den erforderlichen Druck nicht mehr aufbringt.
Weitere Fehlbelastungen sind die Unterbombage, bei der die Randbereiche der Walzen stärker belastet werden als der Mittenbereich und die Überbombage, bei der es genau umgekehrt ist. Der Mittenbereich wird stärker belastet als die Randbereiche. Beides kann zu Bezugsschäden führen.
Gemessen wird die Nipbreite, die dann auch als Basis für die Berechnung eines entsprechenden Korrekturwertes der vorhandenen Über- oder Unterbombage dient.

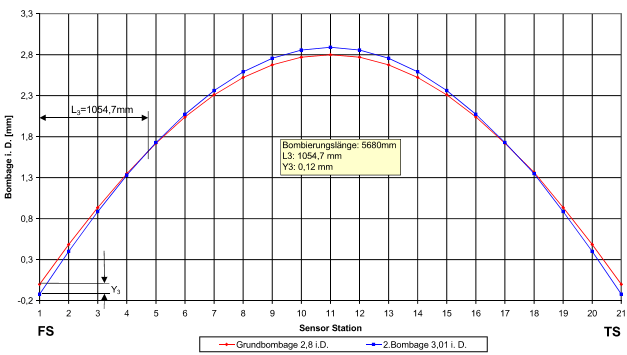

An Tissue-Maschinen wird die Pressspaltmessung zwischen der Sauganpresswalze und dem Yankee Zylinder, bzw. zwischen der Anpresswalze und dem Yankee Zylinder mittels der Fuji-Film Methode vorgenommen. Oft ist es in diesen Positionen erforderlich eine überlagerte Bombage zu berechnen, da die Randbereiche sehr häufig stärker belastet werden als der übrige Bereich. Hierbei wird der Wert der Grundbombage bestimmt und ein weiterer Wert für die überlagerte Bombage, die nur zur unmittelbaren Randentlastung beiträgt. Siehe hierzu Abbildung 2, die eine überlagerte Bombage an einer Sauganpresswalze zeigt.
